Seitenkanalverdichter K3MSMOR für Biogasanlagen mit ATEX II 3GD

Anwendungsbereiche

Seitenkanalverdichter werden in Biogasanlagen überall dort betrachtet, wo definierte Gas- oder Luftströme benötigt werden. Je nach Prozess können sie bei der Gasrezirkulation, bei gasgestützten Bewegungsprozessen, beim Gastransport zwischen Anlagenteilen oder bei prozessbegleitenden Aufgaben wie Spülen und Inertisieren grundsätzlich in Betracht kommen. Welche Maschine für einen konkreten Einsatz geeignet ist, entscheidet sich jedoch nicht allein über die Nennleistung. Entscheidend sind die tatsächlichen Prozessdaten, der erforderliche Volumenstrom, der benötigte Überdruck oder Unterdruck, die Leitungslängen, Druckverluste, Temperaturbedingungen, das Medium und die Einbausituation.

Der Seitenkanalverdichter

Der Seitenkanalverdichter K3MSMOR 0,37kW ATEX II 3GD | 74m³/h | +110mbar | -100mbar | Atex II 3GD stellt dafür eine kompakte Ausführung mit 0,37 kW Leistung zur Verfügung. Laut den gelieferten Maschinendaten beträgt der maximale Volumenstrom bei 50 Hz 74 m³/h. Der angegebene Druckbereich liegt bei +110 mbar im Druckbetrieb und -100 mbar im Vakuumbetrieb. Die Maschine ist mit der ATEX-Variante Atex II 3GD aufgeführt und besitzt die Schutzart IP65. Als Anschlussgröße ist 1 ¼ angegeben. Die Drehzahl bei 50 Hz beträgt 2830 rpm, das Gewicht 11 kg.

Warum ATEX

In Biogasanlagen kann ATEX eine wichtige Rolle spielen, weil explosionsfähige Atmosphären je nach Anlagenbereich, Medium und Betriebszustand nicht ausgeschlossen werden dürfen. ATEX betrifft dabei ausschließlich den Explosionsschutz. Ob eine ATEX-Ausführung erforderlich ist und welche Ausführung passt, muss anhand der Zoneneinteilung, des Aufstellortes, der Prozessbedingungen und der sicherheitstechnischen Bewertung der Anlage geprüft werden. Die hier betrachtete Maschine ist in den gelieferten Daten als Atex II 3GD aufgeführt. Daraus folgt jedoch nicht automatisch, dass sie für jeden Biogasprozess geeignet ist. Die konkrete Zuordnung zum Prozess bleibt immer eine projektbezogene Auslegungsfrage.

Feuchtes Gas

Neben dem Explosionsschutz muss bei Biogasanwendungen auch der Umgang mit Feuchtigkeit, Kondensat und möglichen aggressiven Bestandteilen im Biogas betrachtet werden. Dieser Punkt ist fachlich vom ATEX-Thema zu trennen. Während ATEX den Explosionsschutz beschreibt, betrifft Korrosionsschutz die Beständigkeit gegenüber Feuchtigkeit, Kondensation und medienbedingten Einflüssen. In den gelieferten Daten sind als Optionen unter anderem Spezialspannungen nach IEC 60038, Oberflächenbehandlung und eine abgedichtete Version genannt. Solche Merkmale sind nicht pauschal als Standardlösung zu verstehen, sondern sollten abhängig von Medium, Feuchtigkeit, Temperatur, Einbaulage, Stillstandsbedingungen und Anlagenumgebung geprüft werden.

Die Konstruktion

Als technische Eigenschaften sind eine Konstruktion aus Aluminiumlegierung sowie eine vibrationslose, ruhige Betriebsweise angegeben. Diese Angaben beschreiben die Maschine, ersetzen aber keine Auslegung. Gerade in der Biogasproduktion sind die Betriebsbedingungen häufig projektspezifisch. Für Anwendungen wie Gasrezirkulation im Fermenter, gasgestützte Fermenterdurchmischung, Temperaturhomogenisierung, Gastransport zwischen Anlagenteilen oder Spül- und Inertisierungsvorgänge kann die Maschine deshalb grundsätzlich geprüft werden, sofern Volumenstrom, Druckbereich und ATEX-Anforderung zum jeweiligen Prozess passen.

Angebot an Interessierte

SKVTechnik unterstützt Betreiber, Planer und Anlagenbauer bei der technischen Vorauswahl geeigneter Seitenkanalverdichter für Biogasanlagen. Dabei werden die gelieferten Maschinendaten mit den jeweiligen Prozessanforderungen abgeglichen. Bei komplexen Auslegungsfällen kann projektbezogen auch die Fachunterstützung des Herstellers FPZ eingebunden werden. Ziel ist eine sachliche technische Vorauswahl, bei der Explosionsschutz, Medienbedingungen, Druckbereich, Volumenstrom und mögliche Sonderausführungen getrennt und nachvollziehbar bewertet werden.

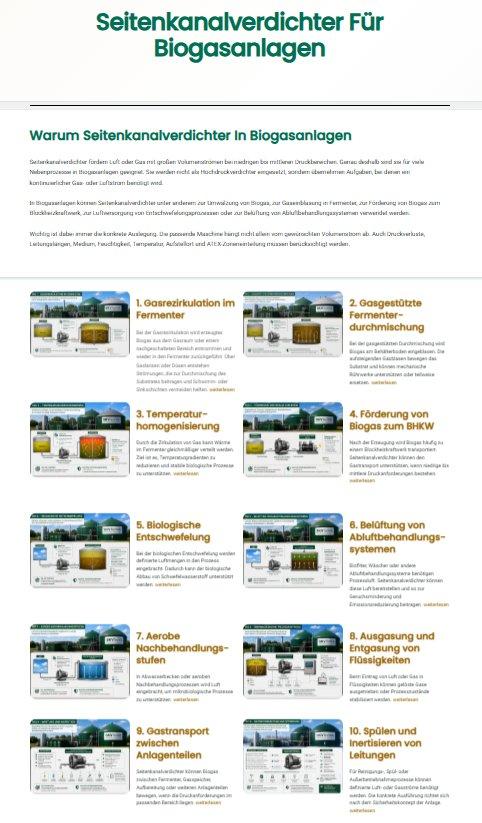

Zentrale Biogas-Landingpage:
https://www.skvtechnik.de/biogas-seitenkanalverdichter/

Produktseite:
In den gelieferten Daten ist keine Produktseiten-URL hinterlegt.

Datenblatt:
https://www.skvent.de/media/FPZ_SEITENKANALVERDICHTER/DSB_K_03_MS_MOR_EX3GD-IE3_DE.pdf

Drehzahltabelle:
https://www.skvent.de/media/FPZ_RPM/RPM_K_03_MS_MOR-GOR-GVR_DE_19-00.pdf
